| 項
目 |
|
Vcenter-55
|
Vcenter-70
|
Vcenter-85A/B/C
|
Vcenter-102A/B/C |
| 移
動
量 |
X軸移動量
mm |
550
|
700
|
850 |
1020 |
| Y軸移動量
mm |
460
|
480
|
520 |
520 |
| Z軸移動量
mm |
460
|
510 |
560 |
560 |
| 工
作
台 |
工作台尺寸
mm |
800×460 |
800×460 |
1100×510 |
1100×510 |
| 工作台最大荷重
kg
|
300 |
500 |
750(VC-85A/C)
1000(VC-85B) |
750(VC-102A/C)
1000(VC-102B) |
| 主軸 |
主軸錐度
|
BT-40
|
BT-40 |
BT-40 |
BT-40 |
| 馬達功率(連續/30分鐘)
KW(AC) |
5.5/7.5 |
5.5/7.5
|
5.5/7.5
|
7.5/9 |
| 主軸轉速
rpm
|
8000
|
8000 |
8000(VC-85A)
6000(VC-85B/C) |
8000(VC-102A)
6000(VC-102B/C) |
| 轉
速
|
X/Y/Z快速進給定速
m/min |
30/30/24
|
30/30/24
|
24/24/20(VC-85A)
20/20/18(VC-85B)
24/24/18(VC-85C) |
24/24/20(VC-102A)
20/20/18(VC-102B)
24/24/18(VC-102C) |
| 刀
具 |
刀具最大長度
mm |
250
|
250
|
300
|
300 |
| 刀具最大重量
kg |
7 |
7
|
7 |
7 |
| 刀倉刀具數量
|
24(圓盤)
|
24(圓盤)
|
24(圓盤)
|
24(圓盤) |
| 刀具最大直徑(無鄰刀)
mm |
76(125)
|
76(125)
|
76(125)
|
76(125) |
| 換刀時間
sec. |
2.5
|
2.5
|
2.5 |
2.5 |
| 機
器 |
佔地面積
Mm |
1955×2350
|
2090×2350
|
2450×2400
|
2750×2400 |
| 機械最大高度
mm |
2601
|
2651
|
2640 |
2640 |
|
| 項
目 |
|
Vcenter-105
|
Vcenter-125
|
Vcenter-145 |
|
| 移
動
量 |
X軸移動量
mm |
1050 |
1250 |
1450 |
|
| Y軸移動量
mm |
560
|
600 |
700 |
|
| Z軸移動量
mm |
560
|
610 |
700 |
|
| 工
作
台 |
工作台尺寸
mm |
1400×550
|
1400×550 |
1650×650 |
|
| 工作台最大荷重
kg
|
800 |
800 |
2200 |
|
| 主軸 |
主軸錐度
|
BT-40
|
BT-40 |
BT-40 |
|
| 馬達功率(連續/30分鐘)
KW(AC) |
7.5/9.0 |
7.5/9.0
|
11/15
|
|
| 主軸轉速
rpm
|
6000 |
6000 |
6000 |
|
| 轉
速
|
X/Y/Z快速進給定速
m/min |
24/24/18 |
24/24/18 |
18/18/15 |
|
| 刀
具 |
刀具最大長度
mm |
300 |
300 |
400
|
|
| 刀具最大重量
kg |
7 |
7
|
15 |
|
| 刀倉刀具數量
|
24(圓盤)
|
24(圓盤)
|
24(圓盤)
|
|
| 刀具最大直徑(無鄰刀)
mm |
76(125)
|
76(125)
|
110(200)
|
|
| 換刀時間
sec. |
2.5
|
2.5
|
3 |
|
| 機
器 |
佔地面積
Mm |
3200×2625 |
3500×2838 |
3800×3765 |
|
| 機械最大高度
mm |
2895 |
2920 |
3029 |
|
|
 |
| 項目
|
單位
|
VMC-1890A |
VMC-2090A |
| 行程及工作台 |
| X軸行程
|
mm
|
1800 |
2000 |
| Y軸行程
|
mm
|
900 |
900 |
| Z軸行程 |
mm |
700 |
700 |
| 主軸鼻端至工作台的距離
|
mm
|
250-950 |
250-950 |
| 工作台尺寸(寬度X深度) |
mm |
2100x970 |
2300x970 |
| 工作台負載 |
kgs |
2500 |
2800 |
| 速度及進給 |
| 主軸速度及馬達
|
rpm
|
4000rpm(6000rpm) |
4000rpm(6000rpm) |
| 快速位移(X/Y/Z)
|
m/min
|
10 |
10 |
| 切削進給率(X/Y/Z) |
m/min |
10 |
10 |
| 換刀系統 |
| 刀具形式
|
-
|
BT-50(CAT-50) |
BT-50(CAT-50) |
| 刀具最大重量
|
kgs
|
15 |
15 |
| 刀具最大直徑
|
mm
|
110 |
110 |
| 刀具最大長度
|
mm
|
300 |
300 |
|
 |
| 型號 |
CMV-8D
|
CMV-8H
|
CMV-8i
|
CMV-11D
|
CMV-11H
|
CMV-11i
|
| 工作台 |
| 工作台尺寸 |
1000mm x 520mm |
1250mm x 610mm |
| T型槽(寬
x槽數 x間距) |
10mm
x 5 x 100mm |
18mm
x 5 x 100mm |
| 最大荷重 |
700kgs |
900kgs |
| 行程及精度 |
| 3軸行程 |
850mm
x 520mm x 610mm |
1100mm
x 610mm x 610mm |
| 定位精度 |
0.003mm/300mm |
0.003mm/300mm |
| 重複精度 |
± 0.003mm |
±
0.003mm |
| 主軸鼻端至工作台距離 |
130-740mm |
120-730mm |
| 主軸中心至工作台距離 |
623mm |
668mm |
| 三軸滾珠螺桿 |
φ 40mm/P12mm/C3(OPT:48M/min,
3 axes in ternal water-cooled ballscrew, P16mm) |
| 三軸線性滑軌 |
X:
THK precision linear guide way SNS QZ type, 35mm width
Y/Z: THK precision linear guide way SNS QZ type, 45mm width |
X
/ Y / Z: THK precision linear guide way SNS QZ type, 45mm
width |
| 三軸傳動方式 |
直結驅動 |
| 主軸 |
| 主軸端孔斜度 |
BT#40/CAT#40
/DIN#40. |
HKS-A63 |
BT#40/CAT#40/DIN#40. |
HSK-A63 |
| 主軸轉速 轉/每分鐘 |
60-12000rpm |
60-
15000rpm |
100-20000rpm |
60-12000rpm |
60-15000rpm |
100-20000rpm |
| 主軸冷卻 |
有
water cooled |
有water
cooled |
| 主軸傳動方式 |
直結式 |
直結式 |
| 主軸中心出水 |
選配 |
選配 |
| 主軸前端直徑 |
φ70mm |
φ70mm |
| 進給 |
| 切削押送速度 mm/每分鐘 |
1-12000mm/min |
1-12000mm/min |
| 快速押送 米/每分鐘 |
X/Y/Z
= 32M/min(OPT. X/Y/Z=48M/min) |
| 三軸光學尺 |
選配 |
選配 |
| 自動換刀系統A.T.C.(加工中心) |
| 換刀盤及刀具數 |
斗笠式20支刀ARMLESS
TYPE 20 TOOLS(選配刀臂24支刀) |
| 最大刀具外徑尺寸 |
φ100mm(armless
type)/ φ80mm(arm type) |
| 選刀方式 |
Bi-direction
random shortest path |
| 最大刀具重量 |
7kgs/pc |
| 最長刀長 |
300mm |
| 其他 |
| 切削液泵浦 |
50Hz,
GRUNDFOS MTH4-30/30 0.73kw.
or 60Hz, GRUNDFOS MTH4-20/20 0.87kw. |
| 主軸中心出水泵浦 |
50Hz,
GRUNDFOS SPK2-23/23 0.75kw.
or 60Hz, GRUNDFOS SPK2-15/15 1.10kw. |
| 捲屑機馬達 |
0.18kw
x 2 |
| 佔地面積(長x寬x高) |
3100mm
x 2530mm x 3000mm |
3160mm
x 2870mm x 3000mm |
| 機器重量 |
7500kgs |
8200kgs |
|
 |

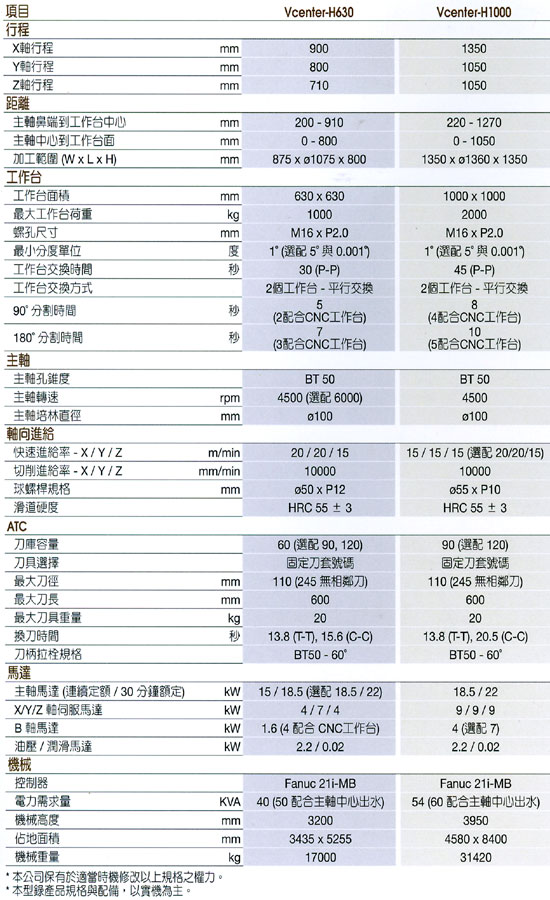

| 規格
|
Vcenter-H630 |
| X軸移動量
|
900mm |
| Y軸移動量
|
800mm |
| Z軸移動量
|
710mm |
| 主軸中心至工件台
|
0~800mm |
| 主軸端至工作台中心
|
200~910mm |
| 工作台面積
|
630×630mm |
| 割出角度
|
1° |
| 工作台重量 |
1000kg |
| 主軸迴轉速
|
20~4500rpm |
| 主軸內孔錐 |
BT50 |
| 快速進給
|
X.Y.Z
15m/min |
| ATC刀具數 |
60 |
| 刀具最大徑長
|
110×400mm |
| 刀具最大重量
|
20kg |
| 工作台 |
2 |
| 工作台交換方式
|
平行交換 |
|
交換時間 |
6秒 |
|
